抽屜式開關柜是采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。那么，什么是低壓抽屜式開關柜呢？下面小編就為大家?guī)?strong>低壓抽屜式開關柜的相關知識。

什么是低壓抽屜式開關柜

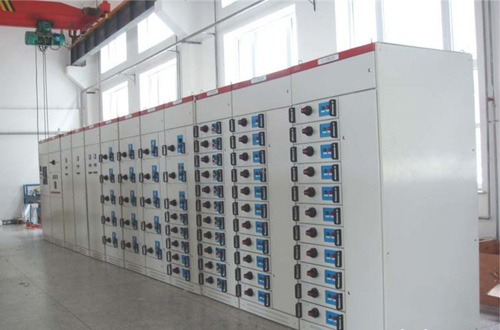

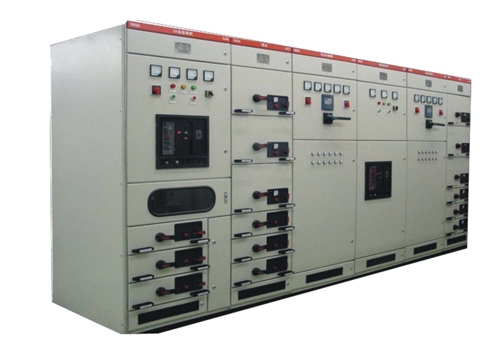

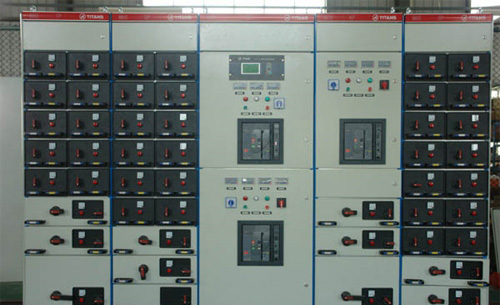

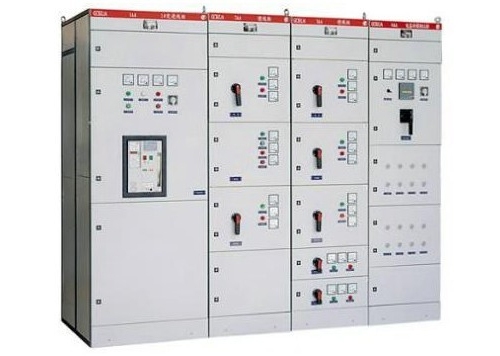

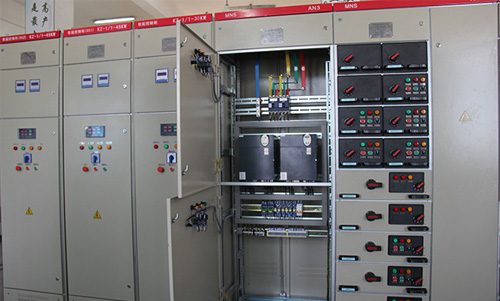

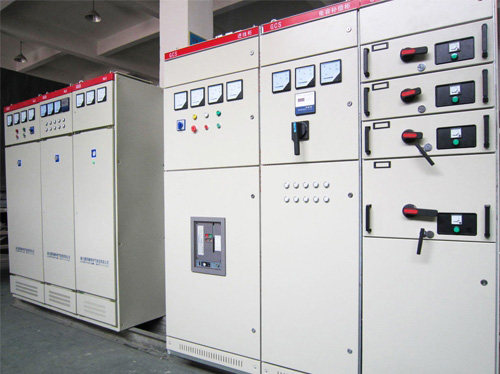

低壓抽屜式開關柜是采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

低壓抽屜柜使用方法

一、拔出推進時操作應注意的事項：1/4抽屜與1/2抽屜(黑色的)：

當把抽屜向里面推進時，在抽屜推進前，先把抽屜放平，在滑軌上來回推動幾下，確認已落槽，再推進。(若沒落槽，就推進后，該抽屜將很難再拉出來，因抽屜兩邊的鑲嵌的隔板卡住柜體框架而拔不出來，會毀壞抽屜兩邊的隔板和一次插件)

處理方法：

1、將上下兩抽屜拔出，用長螺絲刀通過縫隙壓迫鑲嵌板的卡住點，再拔出，如果硬拉出，將不可避免導致抽屜框架的損壞。

因開機或正常運行時，上下兩抽屜難免都在運行，可能不允許拔出抽屜，故處理比較麻煩，所以送電時要注意該方法的運用，做到心急而手不急，按正常順序操作，減少故障時間，避免影響生產。

2、在抽屜推進時，距合上位置15CM左右時，用2至3磅的力推進即可。切忌抽屜的全行程猛推，這樣極易損壞抽屜;如用力太小，又不易推進到位。

3、在抽屜推進后的操作順序：旋轉旋鈕(黑色)到試驗位置　 按綠色啟動按鈕啟動(如接觸器吸合，運行指示燈亮，說明完好)　然后 按住旋鈕(垂直旋鈕軸心微用力直接旋轉到運行位置，旋鈕的紅線是垂直方向);

如果不用力按住旋鈕，將會撐壞按鈕，導致無法送電;打旋鈕送電時，有時會出現難以旋動，　此時要檢查抽屜是否旋轉到位。外觀看，抽屜框架與柜體框架是否合縫，即使有小小的1至2MM的距離都不行。

二、大抽屜

1、上述2，3也是其注意點。

2、在推進時，也要試?yán)瓗紫拢@是因抽屜后面的二次插頭和一次主插頭與框架母體插接不對，(這在抽屜因故障更換時要注意，這是因為這些抽屜后面的插接頭布置的類型有不同)。

3、有時在往外拔出抽屜時，拔不出來，應稍稍向上用力提一下，再往外拉出(當然是同時進行的)，如在框架上端的抽屜，就因為往往忽略了這一點，而難以拔出。

4、對于二次旋鈕的操作與1/4抽屜與1/2抽屜3的操作方式一樣。要記住的是只有當二次旋鈕達到運行位置時，才能把一次開關的旋鈕推到運行位置，否則會損壞一次開關的旋鈕而送不上電。

5、抽屜打不開來，主要是旋紐旋不過來的問題。

這是個最主要的問題，假設最壞的情況下：此時的抽屜往往是合閘狀態，且又處于故障下，而生產又急于要求恢復送電開啟。

⑴、認識上，對于旋紐的指示位置不要過于迷信，因為它畢竟只是個機械連鎖，可通過不斷旋轉兩個旋紐位置(遠控、就地旋紐;和主開關旋紐)，其位置可以試著稍稍偏離一點，再試行打開，一般打開都沒有問題。

⑵、若遇到確實打不開的抽屜，而生產又催得比較急的情況。

其快速復位送電的操作步驟：

a：在遠程、就地旋紐旁邊的有一小孔(右下方)，用小螺絲刀伸進小孔向下壓擋板。

b：在一次關左側有一小孔，同樣用另一小螺絲刀伸進去頂開。

c：兩螺絲刀同時用力解鎖，打開抽屜門。

d：手動調整一次開關前面連桿(有時往往打不開，就是因為該處連桿卡住)斷開主開關。

e：再確認主開關下方的機械連桿是否已釋放到位，若沒到位，活動一下即可。

f：旋開二次開關按鈕，至安全抽出位置

g：抽出抽屜，然后復位，恢復送電。

h：只有一次開關與二次開關嚙合到位抽屜才能抽拉自如、開關才能旋轉流暢。
