裝修前裝修公司一般都會出具很多圖紙，在得到業主確認后開始動工。裝修的業主們一定要注意，在這么多的圖紙中，其中有11張圖紙是必不可少的，一定要在裝修前讓裝修公司給你出具，讓自己對每一處改動和設計都了然于心。

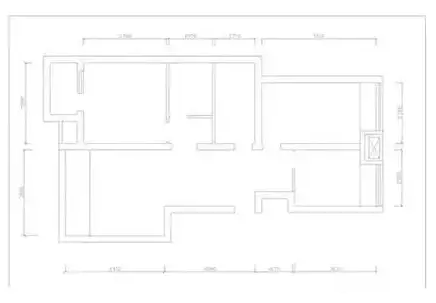

原始平面圖是量房后畫的第一張圖紙，是畫設計圖紙的基礎。主要標注出房型的尺寸、層高、原始管路及門洞等。

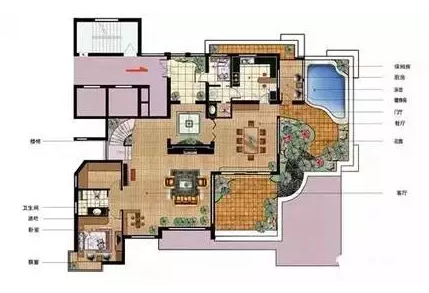

平面布置圖合理的規劃平面布置圖在很多人看來，是最考驗設計師的設計水平的。

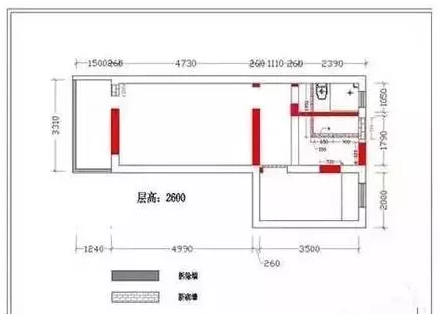

墻體改建圖一般設計師用斜線表現拆除的墻體，實心的粗線條表示新砌的墻體，這樣一般人都能看得出來墻體的改動了。

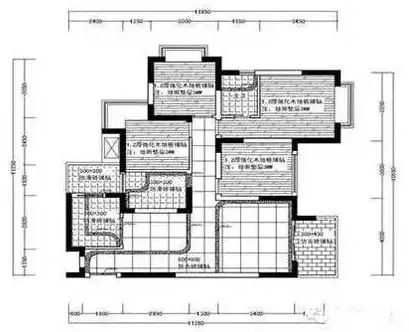

地面材質圖一般需要標注地面所用的材質種類，是瓷磚還是地板，拼鋪?zhàn)呦?、圖案及不同材料的分界說明。

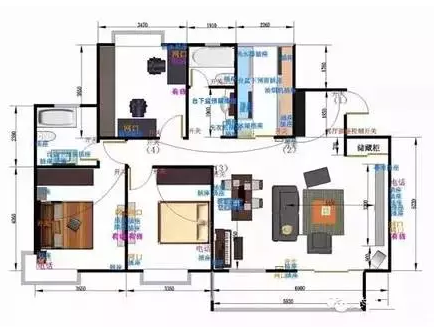

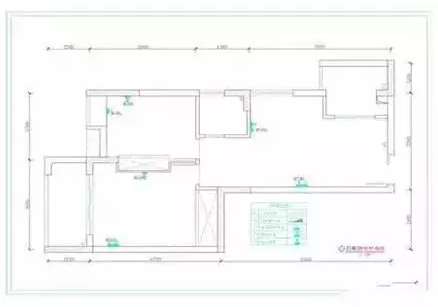

插座分布圖很多業主在后期的使用中都會埋怨家里的插座數量太少了，這就是當初插座分布圖沒有考慮清楚。插座的位置、數量都會在這張圖中繪制出來。當然，插座的安排還要避開門窗、家具，不然也是白裝。

弱電分布圖音響線、電視線、電話線、網絡線都是屬于弱電的范圍，布置的時候要考慮其相互之間的干擾性。現在很多家庭在裝修的時候，都會考慮背景音樂、燈光控制等智能家居系統，最好能讓專業的智能家居公司來設計，也會出具相關的布線圖。

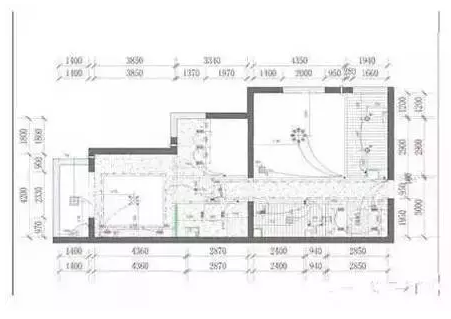

天花吊頂圖這張圖能看出天花吊頂?shù)淖呦蚝晚敳繜艟叩奈恢?，圖中應該詳細標出吊頂?shù)钠矫嬖煨?、尺寸以及距離地面的高度。一般來說，吊頂?shù)某叽鐦?biāo)注方式有2中，一種是從地面到頂部的標高，一種是屋頂?shù)降蹴斚驴诘木嚯x。

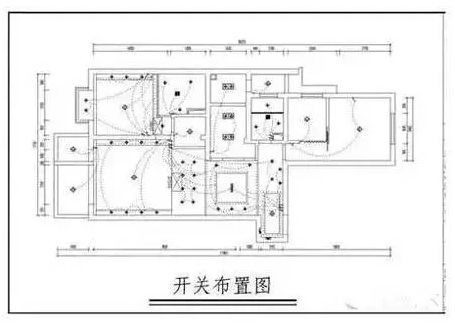

開關布置圖要注明房間離所有開關的位置及每個開關鎖控制的電器、燈源等，同時要注明開關的種類，一面安裝時混淆。有的時候開關布置圖會與照明平面圖畫在一起，常用的燈可以多設置幾路控制，能起到節能的作用。

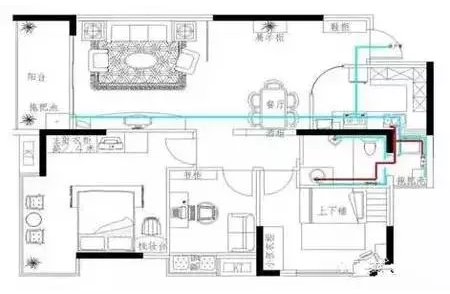

給水布置圖要標明衛生間、廚房等處的給、排水線路的平面布置圖，還應該標注出冷熱水的具體分布。如果有可能，盡量要裝潢公司免費提供光盤影響記錄，標注準確的施工位置給日后維修也能帶來方便。

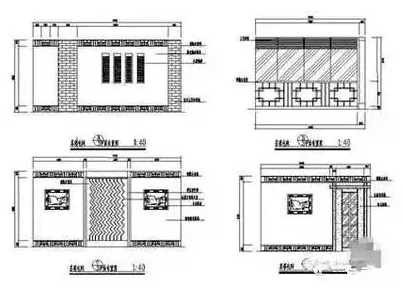

立面圖展示的是從水平的角度看到房間局部的剖面，設計師一般都是畫出主要墻面的立面圖?？戳⒚鎴D需要結合平面布置圖，這樣看起來才能更清楚。

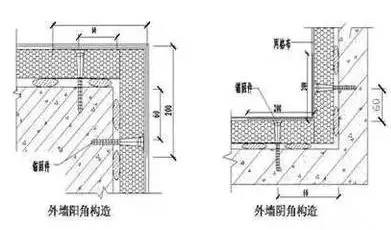

節點詳圖施工中有一些關鍵部分的施工是具有難度的，設計到某些具體施工工藝的就需要繪制這些圖紙，在途中標明造型尺寸，表明材料等。
